Maailmankartta – havainnekuvia

Pyöräytin muutaman mallinnoksen siitä miltä maailmankarttatapetti suunnilleen näyttää työhuoneen seinällä. Huonekaluja ei ole mitenkään lopullisesti päätetty, mutta tuossa nyt tuollaiset tilaihmeet Martelan pöydät koivupinnalla. Tapetin yläpuolelle tulee todennäköisesti valkoisesta alumiiniprofiilista tehty valohylly, jossa päivänvaloloisteputket.

Portaat ja kaiteet näkyvät hieman hassusti yläkerran osalta, kun tyhjän päällä.

Karttatapetti ja puhallusvilla

Ruotsin postin toimittama tapettilähetys saapui perjantaina lähi-Siwaamme. Eivät päässeet Itellan lakkoilijat sotkemaan ainakaan tätä kuljetusta. Alunperin ajattelimme laittaa työhuoneen seinälle maailmankartan tauluna, mutta rupesimme pohtimaan, että samantienhän kartta voisi olla koko seinän kokoinen. Tapetin piti kuitenkin olla riittävän vaalea, jottei se ole liian hallitseva tai saa huonetta tuntumaan pienemmältä. Photowall:n mailmankarttatapetti on todella hieno ja tulostuslaatu todella terävä. Tapetoija saakin tehdä millin tarkkaa työtä, jotta viivat ja tekstit sattuvat vuodissa kohdalleen. Tämä onkin sitten ainut tapetti, joka meidän taloomme tulee.

Katsoimme Tikkurilan värikartasta, että valtameri on hyvin lähellä Cumulus-sinistä. Tarkoitus on maalata tapetin alareunan ja lattian väli seinästä Tikkurilan Lumi-maalilla. Maali on täysmattaa, eikä tapettikaan ole kovin kiiltävää.

Talon ja autotallin ullakolla sekä keittiön katossa on nyt puhallusvilla (ekovilla). Talossa pysyisivät lämmöt sisällä jos vain saataisiin ulko-ovet. Perjantaina piti tulla kaikki ovet, mutta niitä tulikin vain yksi. Hannu oli jo ehtinyt laittaa kaiken valmiiksi ovien kiinnittämiseksi, joten yllätys ei ollut kovin mieluisa. Täytyy maanantaina kysellä loppujen ovien perään. Ne ovat jo kolmatta viikkoa myöhässä.

IV-asentaja tuntuu käyvän työmaalla kovin satunnaisesti, mutta oli tällä viikolla kuitenkin saanut yläkerran katossa kaikki putket paikallaan. Muuten puhallusvillaa ei olisi edes pystynyt laittamaan. Luultavasti ensi viikolla laittaa sitten loput putket alakerran kosteisiin tiloihin.

Väärällä korkeudella olevan keittiön välitilan ikkunan osalta on selvinnyt, että virhe on tapahtunut Kannustalon tehtaalla. Ainakin pääsuunnittelijan mukaan kaikissa kuvissa ikkunan korkeus on oikein.

Tapettien tarkkuus kestää tarkastelua hyvinkin läheltä. Uusi-Seelanti on sen verran reunassa, että luultavasti jää liukuovikaapin sisään.

Järvet on merkitty suomeen melko suurpiirteisesti ja skandit puuttuvat nimistä.
Ullakolla kulkevat ilmanvaihtoputket ennen puhallusvillaa. Nyt putket ovat hautautuneet 500mm ekovillaan.
Yläkerran katto ennen koolauksia ja puhallusvillaa.
Yläkatto täynnä puhallusvillaa. Viisto-osaan tulee vielä 50mm mineraalivillaa höyrynsulun päälle.

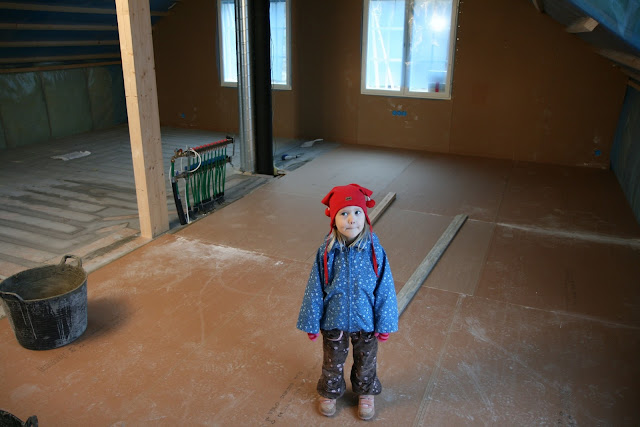

Puolet yläkerran lattiasta on levytetty. Seuraava kerros onkin parketti sitten joskus keväällä.
Siellä sitä puhallusvillaa on.
Autotallissa on nyt ulko-ovi. Teknisen tilan ovi odottaa vielä muita ovia varastossa.
Autotallin ullakon puhallusvilla. Autotallissa villaa on vain 300mm, kun talossa 500mm.

Ikkuna väärällä korkeudella

Kävimme tänään koko perheellä katselemassa taloamme, ja ensimmäistä kertaa kiinnitimme huomiota siihen, että keittiön välitilan ikkuna on oudon matalalla. Mittanauha kertoi korkeudeksi lattiasta 80cm, kun viereinen ikkuna on 90cm. Tarkastimme kotona keittiökuvista, että taso tulee 90cm korkeudelle, eli välitilan ikkuna on elementissä liian alhaalla.

Julkisivukuvissa ikkunan korkeus on oikein, joten virhe on tapahtunut joko Kannustalon tehtaalla tai rakennusliikkeen ja Kannustalon välisessä kommunikaatiossa. Meille on sinänsä aivan sama kenen virhe on, kunhan se korjataan. Mutta asia selviää maanantaina, kun olen yhteydessä KO-TIin.

Ikkunan nostaminen ylöspäin ei varmaan ole aivan mahdoton operaatio, mutta höyrynsulkumuovien vaihtamisen/teippailun sekä eristeiden ja tiivistyksen kanssa saa olla tarkkana. Tässä on yksi hyvä syy lisää teettää lämpökamerakuvaus siinä vaiheessa, kun talon pitäisi olla tiivis, ja lämmöt ovat päällä.

Ilmastointiputkia on tullut taas hieman lisää, ja katolla on jälleen kaksi uutta tötteröä. Toinen on keittiön liesituulettimen huippuimuri ja toinen ilmanvaihdon poistoputki. Yläkerrassa on katon ja seinien väliä myös eristetty lisää.

Keittiön ikkunoiden alalaita on selkeästi eri tasossa. Julkisivukuvissa ikkunoiden alalaidat ovat samalla tasolla. Välitilan ikkunan edessä alakaapit ja pöytätasot tulisivat ikkunan eteen, niin ettei se mahtuisi auki, ja vähän ruutuakin peittyisi. Onneksi huomasimme tämän nyt, emmekä vasta kalusteita asennettaessa.
Ulkoverhouksessa joutuu pari lautaa uusimaan, mikäli ikkunaa nostetaan ylemmäs. Voi olla, että panelointia täytyy purkaa enemmänkin jos paria lautaa ei pysty vaihtamaan välistä.
Keittiöstä nousevat ilmanvaihdon poistoputki ja liesituulettimen poistoputki katolle. Kolmas, eli olohuoneen tuloilmaputki vielä puuttuu. Poistoputkesta on haara kylpyhuoneen seinään wc-istuimen ja suihkun väliin. Vaatehuoneen seinään tulee putkille kotelo ja katossa putket jäävät yläpohjaan villojen sekaan.
Yläkertaan nousee nyt alakerrasta kolme ilmastointiputkea. Ilmanvaihdon poistoputki menee katolle, ja tuloilma- ja poistoilmaputki nousevat yläpohjaan, jossa haaroittuvat yläkerran eri huoneisiin ja alakertaan keittiöön. Kiukaan piippu asennetaan myöhemmin, kun olen saanut hormin ja kiukaan tilattua.
Yläkerran ja keittiön ilmanvaihtoputket, sekä katolle nouseva ilmanvaihdon poistoputki kodinhoitohuoneen katossa. Kodinhoitohuoneen huonekorkeuden on tarkoitus olla 2600, mutta ainakin tähän laitaan huonetta tulee matalampi kotelointi, koska putkien täytyy koukata kantavien palkkien alta tekniseen tilaan.
Katolla on taas kaksi tötteröä enemmän, kun ilmanvaihdon poistoputki ja keittiön liesituulettimen huippuimuri on asennettu paikoilleen. Enää puuttuvat saunan kiukaan ja olohuoneen kaakeliuunin piiput.
Katon ja seinän yhtymäkohdan aukot on tukittu ja eristetty. Viistokattoon tulee 450mm ekovillaa (puhallusvillaa) ja 48mm mineraalivillaa. Sisäpuolella tulee villojen päälle kipsilevy ja sen päälle Kannustalon Aurora-paneli.
Kattolyhdyn sivuseinien ja muun katon yhtymäkohtien aukkoja on eristetty villalla, tuulensuojalevyllä ja uretaanivaahdolla. Kun kaikki reitä ovat ummessa, voi yläpohjaan laittaa puhallusvillan.
Tekniseen tilaan tulee melkoinen määrä johtoja. Siinä on sähköjohtoa, hälytinjärjestelmän anturien CAT5-kaapelia ja sisäverkon CAT6-kaapelia.

Yläkerran viemäriputket sekä lattian kipsilevysuikaleet ja laasti

Tänään työt etenivät taas hurjaa vauhtia. Yläkerran lattialämmitysputkien väleihin on laitettu kipsilevysuikaleet ja putkien ja levyjen välit täytetty laastilla. Kylpyhuoneeseen on vedetty viemäri- ja vesiputket, ja seinustalla katolle nousevat radon-putki ja viemärin tuuletusputki.

Kylpyhuoneen altaan viemäriputki kulkee välipohjan palkkeihin nähden poikittain ja sen tähden koteloidaan eteisen katonrajaan. Suurin osa kotelosta jää eteisen kaapin sisään, mutta oviaukon kohdalla koteloa näkyy parin metrin matkalla. Aluksi työmiehet aikoivat laskea koko eteisen katon 20cm alemmas, mutta kerroin, että huonekorkeuden tulee sielläkin olla 2800 ja porrasaukon kohdalla olevan palkin täytyy jäädä näkyviin. Viemäriputkituksia ei etukäteen näkynyt missään kuvissa, eikä asiaa tullut itsekään pohdittua, joten kaikki nämä koteloinnit, viemäri- ja radonputken nousua lukuunottamatta tulivat hieman yllätyksenä.

Alhaalta nousevat viemäriputki ja radonputki. Kylpyhuoneen altaan ohuempi viemäriputki kulkee kaapin sisällä ja oven päällä altaan kohdalle. Suihkun lattiakaivon viemäriputki kulkee välipohjan sisällä. Viemäriputken haarautuminen neljään suuntaan on melkoinen solmu eteisen kaapissa.
Suihkun lattiakaivo ja vesiputket.
Kylpyhuoneen vesi- ja viemäriputket. Vesiputket nousevat altaan kohdalla ylös ja sieltä lähtevät toiset putket suihkulle ja wc-istuimelle. Radonputki ja viemärin tuuletusputki nousevat seinänvieressä katolle. Kylpyhuoneen nurkkaan tulee siis myös yksi kotelointi.
Kipsilevykaistaleet ja laastia lattialämmitysputkien ympärillä. Päälle tulee vielä kantava kipsilevy. Paino ei kohdistu putkille, koska niiden halkaisija on pienempi kuin kipsilevyn paksuun. Laasti siirtää lämpöä putkista lattiaan.
Suihkun ja wc-istuimen vesiputket ja viemärit. Wc-istuin tulee koteloitujen tuuletusputkien viereen.
Viemärin tuuletusputki ja radonputki nousevat katolle.
Viemärin tuuletusputki ja radon-putki katolla. Viemärin tuuletusputkessa ei tarvita hattua päällä.
